SD6920
高PFC、高恒流精度、非隔离LED照明驱动芯片

SD6920是一款专用于非隔离LED驱动的控制芯片,外围应用采取浮地Buck架构。在该架构下,芯片采样电感电流进入内部,并利用内部误差放大器形成闭环反馈网络,从而达到高恒流精度和高输入/输出调整率。同时,芯片自带PFC控制,自动实现全电压范围高PF值。芯片的临界导通模式减小开关损耗,提高系统转换效率。

SD6920内部集成各种保护功能,包括输出开路保护,输出短路保护,逐周期过流保护,过温保护等。

SD6920内置VCC稳压管,可允许外围无辅助绕组工作且输出电压范围最大化。

SD6920具有超低的启动电流和工作电流,可在全电压输入范围内(85VAC~265VAC)高效驱动高亮度LED。


主要特点
  • 恒流控制模式(专利)

  • 精确恒定电流(<±3%)供给LED

  • 全电压输入范围PF>0.9

  • 高转换效率>93%(18W)

  • 临界导通模式

  • LED短路保护(专利)

  • LED开路保护

  • VCC欠压保护

  • VCC稳压管内置

  • 过温保护

  • 过电流保护


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SD6920TR SOT-23-6L / 无卤 编带

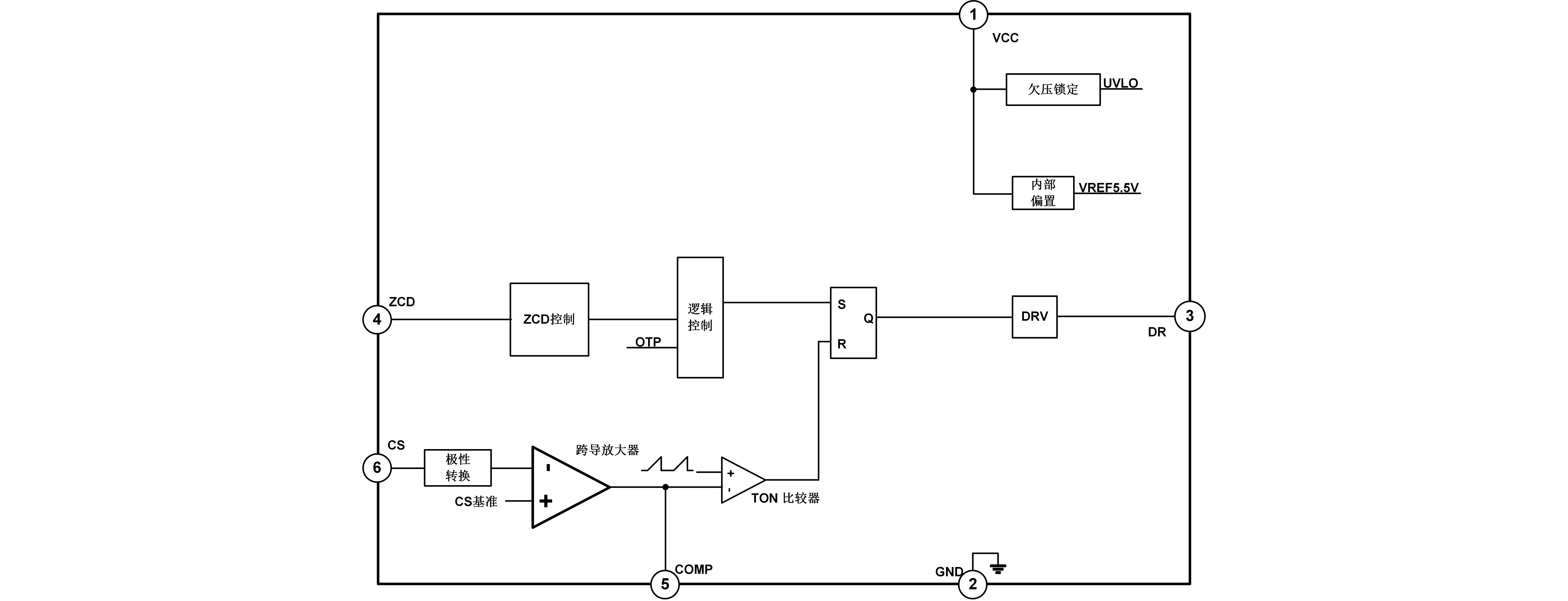

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SD6920 PDF 255 2023-11-29 SD6920 j简要版说明书
封装外形图
