SDH790XSCN
内置高压MOSFET、高PFC、高恒流精度、非隔离LED照明驱动芯片

SDH790XSCN是一款专用于非隔离LED驱动的控制芯片,内置高压功率MOSFET和高压JFET。芯片采样MOS管电流进入内部,并利用内部误差放大器形成闭环反馈网络,从而达到高恒流精度和高输入/输出调整率。同时,芯片自带PFC控制,自动实现全电压范围高PF值。芯片的临界导通模式减小开关损耗,提高系统转换效率。

SDH790XSCN无需外围积分电容状态下,实现高功率因数。

SDH790XSCN无需外围VCC管脚及其对地的VCC电容。

SDH790XSCN利用ROVP管脚对输出过压保护点进行设置。

SDH790XSCN内部集成各种保护功能,包括输出开路保护,输出短路保护,逐周期过流保护,过温保护等。

SDH790XSCN具有超低的启动电流和工作电流,可在全电压输入范围内高效驱动高亮度LED。


主要特点

恒流控制模式(专利)

外围无补偿电容下实现高功率因数(专利)

内置单次谐波优化

内置高压供电

无需外围VCC管脚和VCC电容

内置高压功率MOSFET和高压JFET

精确恒定电流(±3%)供给LED

全电压输入范围PF>0.9

临界导通模式

LED短路保护

LED开路保护

过电流保护

内部高温降电流功能


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SDH7901SCN SOP-7-225-1.27 7901SCN 无卤 料管
SDH7901SCNTR SOP-7-225-1.27 7901SCN 无卤 编带
SDH7902SCN SOP-7-225-1.27 7902SCN 无卤 料管
SDH7902SCNTR SOP-7-225-1.27 7902SCN 无卤 编带
SDH7903SCN SOP-7-225-1.27 7903SCN 无卤 料管
SDH7903SCNTR SOP-7-225-1.27 7903SCN 无卤 编带
SDH7904ASCN SOP-7-225-1.27 7904ASCN 无卤 料管
SDH7904ASCNTR SOP-7-225-1.27 7904ASCN 无卤 编带
SDH7904SCN SOP-7-225-1.27 7904SCN 无卤 料管
SDH7904SCNTR SOP-7-225-1.27 7904SCN 无卤 编带

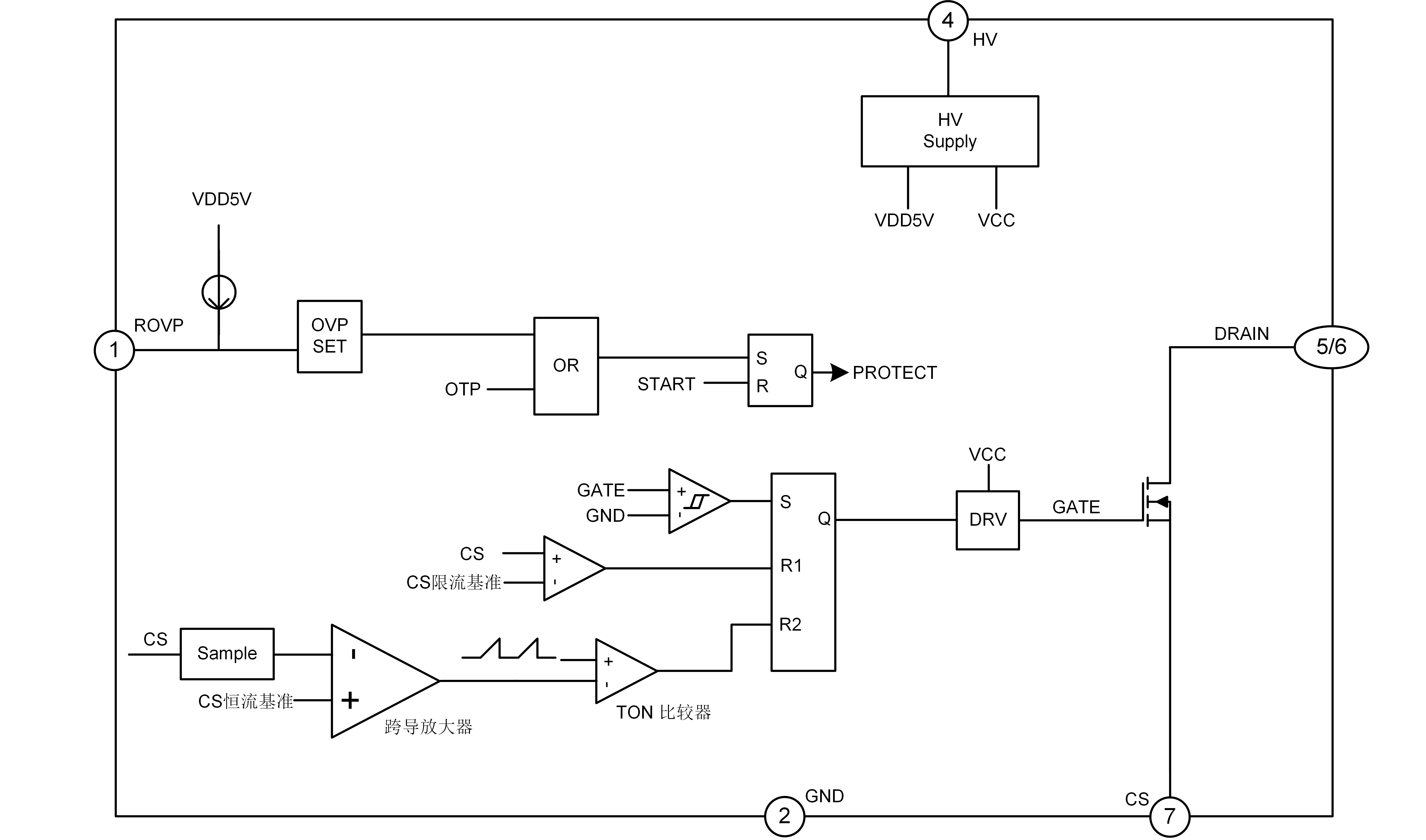

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SDH790XSCN PDF 341 2024-06-21 SDH790XSCN 简要版说明书
封装外形图
